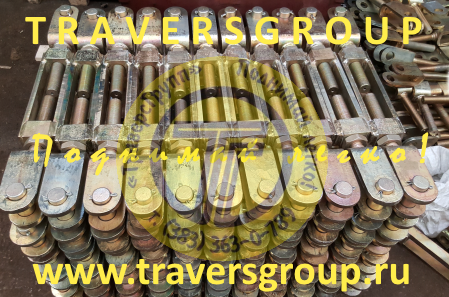

Талрепы ГОСТ 9690-71
Талреп изготавливается для применения в судовых устройствах надводных кораблей, судов и плавсредств всех классов, типов и назначений. Допускается применение талрепов в других областях техники при соблюдении требований ГОСТ 9690-71.
Талреп по ГОСТ 9690‑71 используют как талрепы для троса и каната, применяя их для регулировки длины строп, натяжки троса и фиксации грузов в составе такелажных систем.
Чтобы подобрать талреп по ГОСТ 9690 под задачу, определите требуемую нагрузку и монтажные размеры, затем выберите тип муфты (ОС или ЗС) и исполнение концов (вилка‑вилка, кольцо‑кольцо и др.).
Каталог талрепов: скачать pdf файл
Подбор по нагрузке и размерам · Типы талрепов ГОСТ 9690‑71 · Варианты концов.
Подбор по нагрузке и размерам
Талрепы ГОСТ 9690‑71 типоразмеров (М20, М22, М24, М27, М33, М36, М39, М42, М48, М52, М56) подбираются по нагрузке, ходу и монтажным размерам L и L1 в зависимости от требуемого усилия натяжки троса и условий эксплуатации.
| Типоразмер | Нагрузка, т | Ход, мм | L, мм | L1, мм | Диаметр пальца d2, мм | Проем вилки b3, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| М20 | 2,0 | 185 | 603 | 443 | 20,0 | 27,0 | 3,6 |
| М22 | 2,5 | 185 | 625 | 470 | 22,0 | 30,0 | 4,2 |
| М24 | 3,2 | 212 | 719 | 541 | 25,0 | 32,0 | 6,0 |
| М27 | 4,0 | 212 | 757 | 577 | 30,0 | 36,0 | 7,1 |
| М33 | 5,0 | 248 | 900 | 690 | 32,0 | 40,0 | 12,1 |
| М36 | 6,3 | 248 | 900 | 690 | 36,0 | 44,0 | 14,0 |
| М39 | 8,0 | 265 | 987 | 770 | 40,0 | 49,0 | 20,8 |
| М42 | 10,0 | 265 | 1027 | 809 | 45,0 | 52,0 | 23,6 |
| М48 | 12,5 | 290 | 1133 | 843 | 50,0 | 56,0 | 33,4 |
| М52 | 16,0 | 290 | 1159 | 869 | 55,0 | 62,0 | 42,9 |
| М56 | 20,0 | 308 | 1247 | 939 | 60,0 | 66,0 | 55,3 |
Талрепы М20, М22 и М36 являются одними из наиболее востребованных для такелажных работ и монтажа растяжек, поэтому на них часто ориентируются при выборе талрепа для натяжки троса.
Если стандартных размеров недостаточно, по вашим чертежам могут быть изготовлены талрепы с заданным ходом, резьбой и размерами вилки, в том числе в исполнении ХЛ из стали 09Г2С.
Типы талрепов ГОСТ 9690‑71
Производим талрепы следующих типов по конструкции муфты:
 |

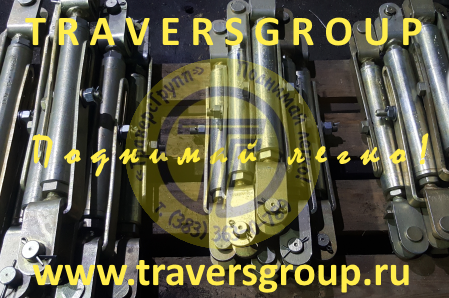

ОС – талреп открытый: с открытой сварной муфтой. Обеспечивают удобный визуальный контроль и обслуживание резьбы. |
 |
ЗС – талреп закрытый: с закрытой сварной муфтой. Защищают резьбовую часть от загрязнений и атмосферного воздействия. |
 |
ЗС с удерживающей планкой: исполнение закрытого талрепа, в котором предусмотрена планка для дополнительной фиксации и предохранения от самопроизвольного вращения. |
Варианты концов талрепов
Талрепы каждого типа по ГОСТ 9690‑71 могут выполняться в разных вариантах концов, что позволяет подобрать исполнение под конкретные узлы крепления тросов и других элементов такелажа.
- вилка‑вилка;
- кольцо‑кольцо;
- кольцо‑вилка;
- вилка‑гак;
- и другие исполнения по требованиям проекта.
Купить талрепы ГОСТ 9690‑71
Купить талрепы ГОСТ 9690‑71 вы можете, отправив заявку через форму на сайте, на почту traversa@mail.ru или свяжись с менеджерами по телефонам:
- в г. Новосибирске: (383) 363-0-789, 363-0-689
- в г. Омск: (3812) 48-99-87, 34-10-71 (Официальный дилер)
При оформлении заявки указывайте стандарт (ГОСТ 9690‑71 или ОСТ), тип муфты (ОС, ЗС), вариант концов и требуемый диаметр резьбы.
Поставка талрепов осуществляется из Новосибирска, Сургута и Омска, возможна отгрузка талрепов в другие регионы России.
